আরও পড়ুনভারবহন আকার পরিমাপ করতে, আপনার তিনটি সংখ্যা প্রয়োজন: ভিতরের ব্যাস (বোর) , the বাইরের ব্যাস (OD) , এবং প্রস্থ . বিয়ারিং-এ সরাসরি প্রতিটি মাত্রা পরিমাপ করতে একটি ক্যালিপার ব্যবহার করুন, অথবা বিয়ারিং-এর মুদ্রিত অংশ নম্বর পড়ুন এবং একটি স্ট্যান্ডার্ড বোর চার্ট ব্যবহার করে ডিকোড করুন। এই তিনটি পরিমাপ, মিলিমিটার বা ইঞ্চিতে রেকর্ড করা হয়, যা একটি প্রতিস্থাপন বিয়ারিং সনাক্ত করতে বা ক্যাটালগ থেকে একটি ম্যাচিং অর্ডার করার জন্য প্রয়োজন।
বিয়ারিংগুলি বাইরে থেকে সহজ দেখায়, তবে বোর আকারে এমনকি অর্ধ মিলিমিটারের অমিল একটি প্রতিস্থাপনের অংশটিকে শ্যাফ্ট বা হাউজিং ফিট করা থেকে একেবারেই বাধা দিতে পারে। এই নির্দেশিকাটি ব্যাখ্যা করে যে কীভাবে সঠিকভাবে বিয়ারিংয়ের আকার পরিমাপ করা যায়, প্রয়োজনীয় সরঞ্জামগুলি, কীভাবে বিয়ারিং অংশের সংখ্যাগুলিকে ডিকোড করতে হয় এবং যে ভুলগুলি প্রায়শই ভুল অংশের অর্ডার দেওয়ার দিকে পরিচালিত করে।

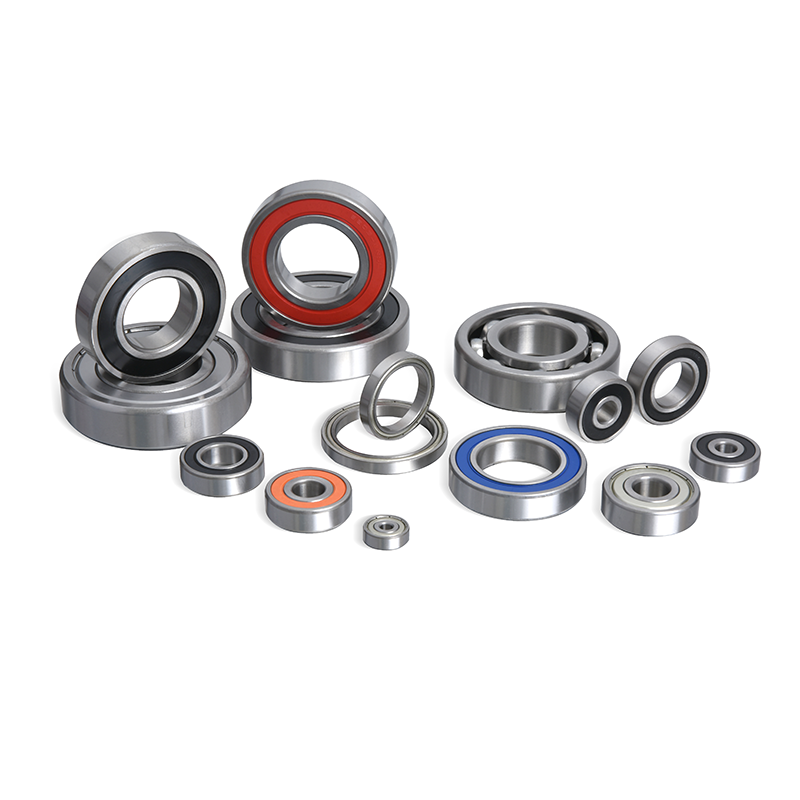

প্রতিটি রোলিং-এলিমেন্ট বিয়ারিং, সেটা বল বিয়ারিং হোক বা রোলার বিয়ারিং, আন্তর্জাতিক মানের অধীনে প্রতিষ্ঠিত একই তিনটি সীমানা মাত্রা দ্বারা সংজ্ঞায়িত করা হয়। ISO 15:2017 মেট্রিক বল বিয়ারিং এবং জন্য ABMA স্ট্যান্ডার্ড 9 মার্কিন যুক্তরাষ্ট্রে প্রতিটি মাত্রা কি প্রতিনিধিত্ব করে তা জানা হল বিয়ারিং সাইজ সঠিকভাবে পরিমাপের প্রথম ধাপ।
বোর ব্যাস হল বিয়ারিংয়ের কেন্দ্রের মধ্য দিয়ে গর্ত যেখানে শ্যাফ্টটি যায়। এটি একক সবচেয়ে গুরুত্বপূর্ণ মাত্রা, কারণ যদি বোরটি শ্যাফ্টের ব্যাসের সাথে মেলে না, তাহলে বিয়ারিং ইনস্টল করা যাবে না। বোরের আকার সাধারণত ক্ষুদ্রাকৃতির বিয়ারিং-এ 3 মিমি থেকে ইন্ডাস্ট্রিয়াল বিয়ারিং-এ 200 মিমি পর্যন্ত হয়।
বাইরের ব্যাস হল বিয়ারিংয়ের বাইরের প্রান্ত জুড়ে পরিমাপ, যেখানে এটি হাউজিংয়ের ভিতরে বসে। অত্যধিক শিথিলতা বা হস্তক্ষেপ ছাড়াই বিয়ারিং বসানোর জন্য OD অবশ্যই হাউজিং বোরের সাথে যথাযথভাবে মেলে।
প্রস্থ বলতে বোঝায় বিয়ারিংয়ের এক মুখ থেকে অন্য মুখের দূরত্ব, ঘূর্ণনের অক্ষ বরাবর পরিমাপ করা হয়। থ্রাস্ট বিয়ারিং-এ, এই মাত্রাকে কখনও কখনও প্রস্থের পরিবর্তে উচ্চতা বলা হয়, তবে এটি একইভাবে পরিমাপ করা হয়।
| মাত্রা | এটা কি পরিমাপ | সাধারণ টুল | কমন রেঞ্জ |
|---|---|---|---|
| বোর (অভ্যন্তরীণ ব্যাস) | খাদ-সাইড গর্ত ব্যাস | ক্যালিপারের ভিতরে, ডিজিটাল ক্যালিপার | 3 মিমি থেকে 200 মিমি |
| বাইরের ব্যাস | হাউজিং-সাইড পৃষ্ঠের ব্যাস | বাইরের ক্যালিপার, ডিজিটাল ক্যালিপার | 8 মিমি থেকে 350 মিমি |
| প্রস্থ | দুই মুখের মধ্যে দূরত্ব | ডেপথ গেজ, ক্যালিপার চোয়াল | 2 মিমি থেকে 90 মিমি |
একটি ডিজিটাল ক্যালিপার হল বেশিরভাগ ব্যবহারকারীর জন্য ভারবহন আকার পরিমাপের জন্য সবচেয়ে ব্যবহারিক হাতিয়ার, 0.02 মিমি এর মধ্যে সঠিক রিডিং অফার করে। কঠোর সহনশীলতার কাজের জন্য, একটি মাইক্রোমিটার বা বোর গেজ নির্ভুলতাকে আরও উন্নত করে।
একটি ডিজিটাল ক্যালিপার তার বাইরের চোয়াল, ভিতরের চোয়াল এবং গভীরতার রডের মধ্যে পরিবর্তন করে একটি একক টুলে বোর, বাইরের ব্যাস এবং প্রস্থ পরিমাপ করে। ডিজিটাল ক্যালিপারগুলি সাধারণত 0.01 মিমি বা 0.0005 ইঞ্চি রেজোলিউশনে পড়া হয়, যখন একটি প্রথাগত ভার্নিয়ার ক্যালিপার প্রায় 0.05 মিমি রেজোলিউশনে ম্যানুয়ালি পড়া হয়।
একটি মাইক্রোমিটার একটি ক্যালিপারের চেয়ে উচ্চতর নির্ভুলতা প্রদান করে, প্রায়শই 0.001 মিমি এর মধ্যে, এটিকে স্পিন্ডেল, গিয়ারবক্স বা মহাকাশের উপাদানগুলিতে ব্যবহৃত নির্ভুল বিয়ারিংগুলির জন্য পছন্দের সরঞ্জাম হিসাবে তৈরি করে যেখানে সহনশীলতা স্ট্যাকিং গুরুত্বপূর্ণ।
যদি বিয়ারিং এর ঢাল বা রিং এর উপর একটি সুস্পষ্ট অংশ নম্বর স্ট্যাম্প করা থাকে, তাহলে একটি বিয়ারিং নম্বর চার্ট সম্পূর্ণরূপে শারীরিক পরিমাপের জন্য প্রতিস্থাপিত হতে পারে, যেহেতু সংখ্যাটি নিজেই বোর, OD এবং প্রস্থ সিরিজকে এনকোড করে।
| টুল | সাধারণ নির্ভুলতা | সেরা ব্যবহারের ক্ষেত্রে | সীমাবদ্ধতা |
|---|---|---|---|
| ডিজিটাল ক্যালিপার | ±0.02 মিমি | সাধারণ বোর, OD, প্রস্থ চেক | ব্যাটারি নির্ভর |
| ভার্নিয়ার ক্যালিপার | ±0.05 মিমি | ক্ষেত্র পরিমাপ, কোন ব্যাটারি প্রয়োজন | পড়তে ধীর |
| মাইক্রোমিটার | ±0.001 মিমি | যথার্থ সহনশীলতা যাচাইকরণ | টুল প্রতি সীমিত পরিমাপ পরিসীমা |
| বিয়ারিং নম্বর চার্ট | সঠিক (যদি পাঠযোগ্য) | দ্রুত সনাক্তকরণ, কোন সরঞ্জামের প্রয়োজন নেই | নম্বর বন্ধ হয়ে গেলে অকেজো |
একটি বিয়ারিং সঠিকভাবে পরিমাপ করতে পাঁচ মিনিটেরও কম সময় লাগে যখন ধাপগুলি ক্রমানুসারে অনুসরণ করা হয়। নীচের প্রক্রিয়াটি বল বিয়ারিং, রোলার বিয়ারিং এবং বেশিরভাগ থ্রাস্ট বিয়ারিংয়ের ক্ষেত্রে প্রযোজ্য।
বেশিরভাগ মেট্রিক বিয়ারিং একটি নম্বরিং সিস্টেম অনুসরণ করে যেখানে অংশ নম্বরের শেষ দুটি সংখ্যা বোরের আকার নির্দেশ করে, ISO 104 এর অধীনে সেট করা একটি সূত্রের উপর ভিত্তি করে এবং শিল্প-ব্যাপী ব্যবহৃত হয়। 04 থেকে 96 পর্যন্ত বোর কোডের জন্য, মিলিমিটারে বোরের ব্যাস পেতে দুই-অঙ্কের কোডটিকে 5 দ্বারা গুণ করুন।
উদাহরণস্বরূপ, একটি ভারবহন সংখ্যাযুক্ত 6203 "03" এর একটি বোর কোড আছে, যা 5 দ্বারা গুণিত নিয়মের পরিবর্তে 04-এর নিচে ব্যতিক্রম সীমার মধ্যে পড়ে। বোর কোড 00 থেকে 03 সূত্রের পরিবর্তে নির্দিষ্ট মান ব্যবহার করে।
| বোর কোড | বোর ব্যাস | উদাহরণ পার্ট নম্বর |
|---|---|---|
| 00 | 10 মিমি | 6200 |
| 01 | 12 মিমি | 6201 |
| 02 | 15 মিমি | 6202 |
| 03 | 17mm | 6203 |
| 04 | 20 মিমি (4 x 5) | 6204 |
| 10 | 50 মিমি (10 x 5) | 6210 |
সম্পূর্ণ অংশ নম্বর 6203 বোর আকারের চেয়েও বেশি বলে: অগ্রণী "6" একটি একক-সারি গভীর খাঁজ বল বিয়ারিং সিরিজ নির্দেশ করে, এবং বোর কোডের আগে "2" একটি হালকা ডিউটি সিরিজ নির্দেশ করে, যার অর্থ OD এবং প্রস্থ 40mm OD এবং 12mm প্রস্থের প্রমিত মান অনুসরণ করে সেই সঠিক বোর এবং কম সিরিজের জন্য।
মেট্রিক বিয়ারিংগুলি মিলিমিটারে পরিমাপ করা হয় এবং ISO নম্বর অনুসরণ করে, যখন ইঞ্চি-ভিত্তিক বিয়ারিংগুলি ভগ্নাংশ বা দশমিক ইঞ্চিতে পরিমাপ করা হয় এবং মেট্রিক মানককরণ বিশ্বব্যাপী ছড়িয়ে পড়ার আগে তৈরি উত্তর আমেরিকার সরঞ্জামগুলিতে প্রচলিত ANSI/ABMA সংখ্যার নিয়ম অনুসরণ করে।
| বৈশিষ্ট্য | মেট্রিক বিয়ারিং | ইঞ্চি বিয়ারিং |
|---|---|---|
| পরিমাপের একক | মিলিমিটার (মিমি) | ইঞ্চি (ইঞ্চি) |
| গভর্নিং স্ট্যান্ডার্ড | ISO 15 / ISO 104 | এবিএমএ/এএনএসআই |
| ব্যবহারের সাধারণ অঞ্চল | বিশ্বব্যাপী, বিশ্বব্যাপী প্রধান | উত্তর আমেরিকান সরঞ্জাম |
| সংখ্যায়ন শৈলী | বোর কোড x 5 সূত্র | ভগ্নাংশ বোর (যেমন, 1/2 ইঞ্চি) |
| বিনিময়যোগ্যতা | ইঞ্চি মাপের সাথে সরাসরি বিনিময়যোগ্য নয় | মেট্রিক আকারের সাথে সরাসরি বিনিময়যোগ্য নয় |
দুটি সিস্টেমকে মিশ্রিত করা সবচেয়ে ঘন ঘন সোর্সিং ত্রুটিগুলির মধ্যে একটি। 19.05 মিমি-এর একটি বোর গাণিতিকভাবে 0.75 ইঞ্চির সমান, কিন্তু বিয়ারিং নিজেই একটি ভিন্ন অংশ নম্বর বহন করবে যা এটি কোন মানের অধীনে তৈরি করা হয়েছিল তার উপর নির্ভর করে, তাই শুধুমাত্র সংখ্যাটিকে রূপান্তর করা উপযুক্ত হওয়ার যথেষ্ট নিশ্চিতকরণ নয়।
যখন একটি বিয়ারিং এর অংশ সংখ্যা জীর্ণ হয়ে যায় বা এটি ইতিমধ্যেই ব্যর্থ হয়ে যায় এবং বিচ্ছিন্ন হয়ে যায়, তখন বেয়ারিং এর পরিবর্তে সরাসরি শ্যাফ্ট ব্যাস এবং হাউজিং বোর পরিমাপ করুন, যেহেতু এই দুটি সারফেস অবশ্যই বিয়ারিং এর বোর এবং OD এর সাথে ঠিক মেলে।
বাইরের ক্যালিপার ব্যবহার করে যেখানে ভারবহন বসেছে সেখানে শ্যাফ্ট পরিমাপ করুন এবং ভিতরের ক্যালিপার বা টেলিস্কোপিং গেজ ব্যবহার করে হাউজিং বোর পরিমাপ করুন। শ্যাফ্টের ব্যাস বিয়ারিংয়ের বোরের আকারের সমান, এবং হাউজিং বোরটি প্রস্তুতকারকের নির্দিষ্ট ফিট সহনশীলতার মধ্যে, বিয়ারিংয়ের OD-এর সমান। প্রস্থ সাধারণত হাউজিং-এ বাকি ফাঁক থেকে অনুমান করা যেতে পারে বা দুটি পরিচিত মাত্রা ব্যবহার করে একটি প্রতিস্থাপন ক্যাটালগের সাথে মিলে যায়।
ক্যালিপার ছাড়া সবচেয়ে সহজ পদ্ধতি হল বিয়ারিং শিল্ডে স্ট্যাম্প করা অংশ নম্বরটি পড়া এবং এটিকে একটি বোর চার্টে দেখা, যেহেতু শুধুমাত্র সংখ্যাটি কোনো পরিমাপের সরঞ্জাম ছাড়াই বোর, OD এবং প্রস্থ প্রকাশ করে।
একটি ক্যালিপার রিডিং যা স্ট্যান্ডার্ড সাইজের থেকে কিছুটা পড়ে যায়, যেমন 17 মিমি-এর পরিবর্তে 16.98 মিমি, সাধারণত স্বাভাবিক উত্পাদন সহনশীলতা বা ছোট পরিধান প্রতিফলিত করে, পরিমাপের ত্রুটি নয়, এবং নিকটতম স্ট্যান্ডার্ড বোর আকারে বৃত্তাকার হওয়া উচিত।
একজন শাসক একটি আনুমানিক ভারবহন আকার দিতে পারে কিন্তু একটি প্রতিস্থাপনের অর্ডার দেওয়ার জন্য যথেষ্ট সঠিক নয়, যেহেতু শাসক রিডিংগুলি সাধারণত প্রায় 0.5 মিমি পর্যন্ত সুনির্দিষ্ট হয়, যা দুটি সন্নিহিত স্ট্যান্ডার্ড বোর আকারের মধ্যে পার্থক্য করতে পারে।
একটি বিয়ারিং মেট্রিক হয় যদি এর অংশ নম্বরটি ISO বোর-কোড ফর্ম্যাট অনুসরণ করে যেমন 6203 বা 6309, এবং এটি ইঞ্চি আকারের হয় যদি নম্বরটি একটি ভগ্নাংশ বা দশমিক ইঞ্চি পদের উল্লেখ করে যেমন টেপারড রোলার বিয়ারিং সিরিজে ব্যবহৃত হয়।
বোর এবং OD মিললেও প্রস্থ এখনও গুরুত্বপূর্ণ, কারণ খুব সরু বা খুব চওড়া একটি বিয়ারিং হাউজিংয়ের ভিতরে স্থানান্তরিত হতে পারে বা ধরে রাখা কাঁধের বিপরীতে বসতে ব্যর্থ হতে পারে, যার ফলে অকাল পরিধান বা শব্দ হয়।
